WL4M

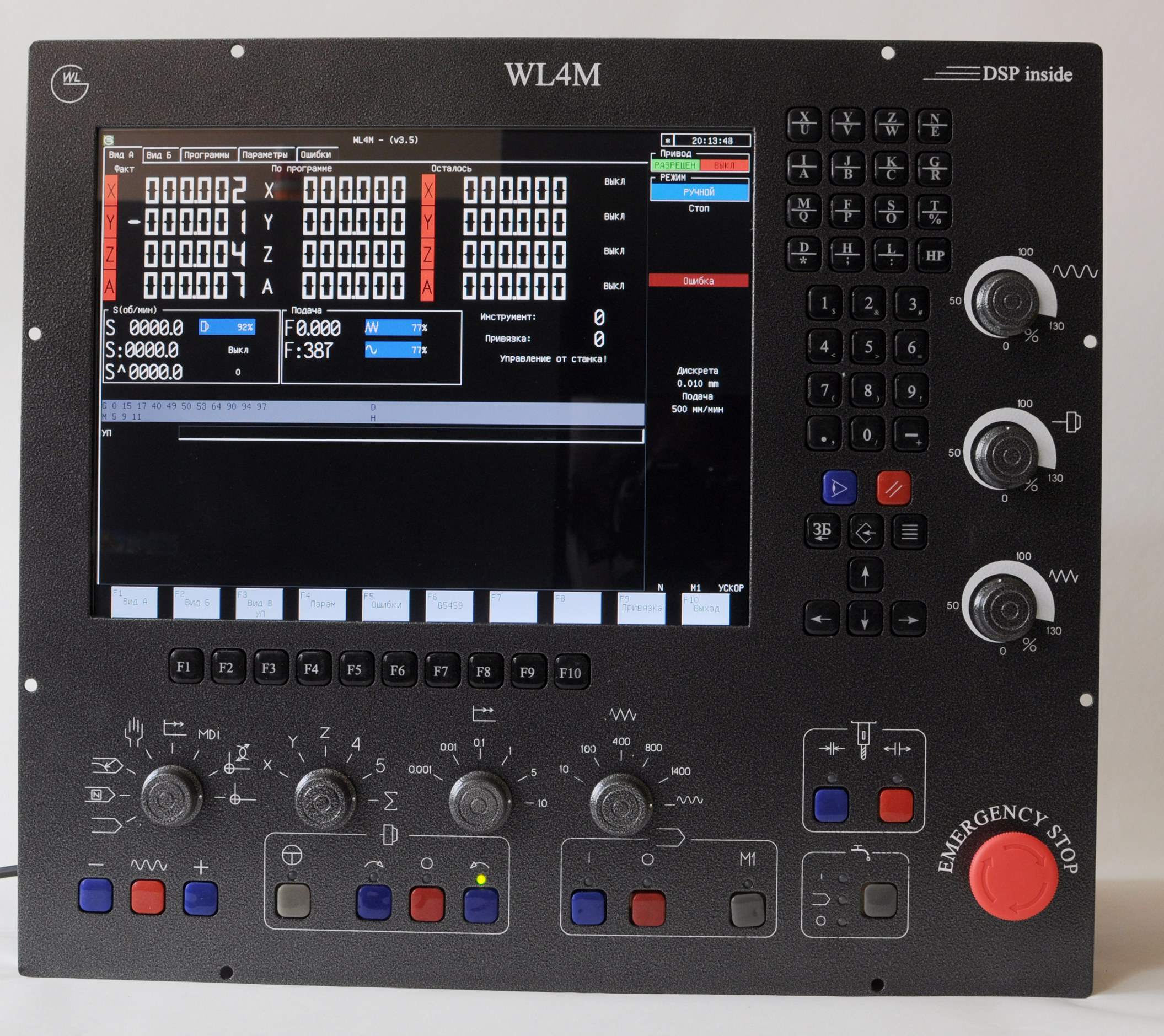

WL4M - СЧПУ для станков фрезерной группы

моноблок wl4M

Cистема числового программного управления WL4М является базовой моделью 3-6 - координатной контурной системы управления второго поколения семейства WL4 и предназначена для использования в одно-много- суппортных карусельных, фрезерных, токарно-фрезерных станках, обрабатывающих центрах и тп. станках с 3-12 следящими осями и базовыми функциями автоматического управления.

В СЧПУ семейства WL заложены следующие возможности:

  • Подключение до 12 каналов цифровых и аналоговых абсолютных или инкрементальных датчиков положения в любом сочетании + возможность расширения;
  • Аналоговое (16-битный ЦАП 10В) и цифровое ( CANopen, MODbus, EtherCAT ) управление регулируемыми приводами подач до 8 каналов управления + возможность расширения; частота обновления управляющих воздействий на привод задается параметрически, до 4.885 кГц;
  • Одновременная и независимая обработка групповых перемещений по осям (выход в ноль, позиционирование в точку);
  • Линейная, круговая, винтовая, сплайновая интерполяция (до 8 осей) с обеспечением заданной контурной подачи; отработка полиномиальных, параметрически заданных контуров, сглаживание кривых; Частота сервоцикла интерполяции задается параметрически, до 2,5 кГц;
  • Преобразование координат: отражение, поворот;
  • Нарезание резьбы с постоянным и переменным шагом; нарезание резьбы на произвольной поверхности, многозаходные резьбы, специальные типы резьбы, отработка возвратно-поступательного резьбового движения;
  • Поддержка управляемых расточных головок; Читать описание
    Смотреть фотоальбом">Расточные головки
  • Измерение размеров с помощью контактных щупов;
  • Коррекция на длину и радиус инструмента; индивидуальная привязка инструментов; Инструкция оператора->
  • Возможность расширения СЧПУ для управления многосуппортными станками ( до 4 суппортов); незавиимая обработка программ для каждого суппорта; синхронизация отработки программ на разных суппортах;
  • Защита от ошибок программирования с коррекцией разгона и торможения ( исходя из заданных максимальной подачи и максимального ускорения);
  • Независимая зонная коррекция размеров (компенсация погрешности шага ШВП, кривизны направляющих), зонная компенсация люфтов до 2000 точек для каждого вида коррекции, величина коррекции до 255 дискрет;
  • Режим автонастройки СЧПУ; возможность снятия переходной характеристики привода и ее отображение на экране;
  • Комбинированное управление по путевому каналу (рассогласование + скорость + ускорение); возможность тонкой настройки путевого канала и коррекция скоростного канала управления (ПИД-регуляторы); возможность применеия в приводах двигателей бех тахогенераторов;
  • Совместимость управляющих программ с EIA RS-274-D (Interchangeable Block Data Format for NC Machines);
  • Возможность задания движения с помощью радиус-векторного программирования для 3-6 координатной обработки.
  • Долговременная энергонезависимая память программ от 1ГБ;
  • Ввод/вывод и исполнение управляющих программ по RS-232, протоколам FTP, USB и из долговременной памяти;
  • Редактирование программ непосредственно на станке;
  • Использование мощного макроязыка ( переменные, функции, ветвления, циклы, подпрограммы);
  • Коррекция привязок инструмента и пользовательских систем координат непосредственно в ходе выполнения программы;
  • Диалоговый режим редактирования программ: фаски, галтели, скругления, сопряжения и т.д.
  • Поиск кадра с позиционированием в точку начала кадра; запуск программы с кадра; ускоренный и покадровый режим отработки программ; исполнение кадра в преднаборе;
  • Отладка программы в графическом режиме без ее отработки на станке; графическое отображение на экране траектории движения инструмента с учетом и без учета корректоров;
  • Оперативное изменение подачи и частоты вращения шпинделя от 0 до 130%;
  • Простота подключения различных пультов ручного управления;
  • Удобная система меню при работе с терминалом;
  • Сервисные возможности и внутренняя диагностика; отображения состояния оцифровки, выходов ЦАП, промежуточных сигналов; отображения состояния входных и выходных сигналов электроавтоматики; возможность ручного включения/отключения сигналов электроавтоматики непосредственно с СЧПУ;
  • Интуитивно понятный графический русифицированный интерфейс пользователя; возможность настройки интерфейса в соответствии с потребностями и вкусами пользователя (тип и размер шрифтов, цветовая раскраска); возможность настройки интерфейса на другой язык; встроенный калькулятор.

Варианты исполнения корпуса:

WL4M может быть выполнена в трех различных вариантах.

1.

Вся система ЧПУ выполнена в одном корпусе

1 Терминал
2 Машина верхнего уровня
3 Управление движением
4 Оцифровка датчиков
5 Контроллер автоматики

">МоноблокМоноблок





2.

В опросном листе заказа товара фигурирует как “терминал +ЧПУ

1 Терминал

кабель 0.5 ÷ 12 м
2 Машина верхнего уровня
3 Управление движением
4 Оцифровка датчиков
5 Контроллер автоматики

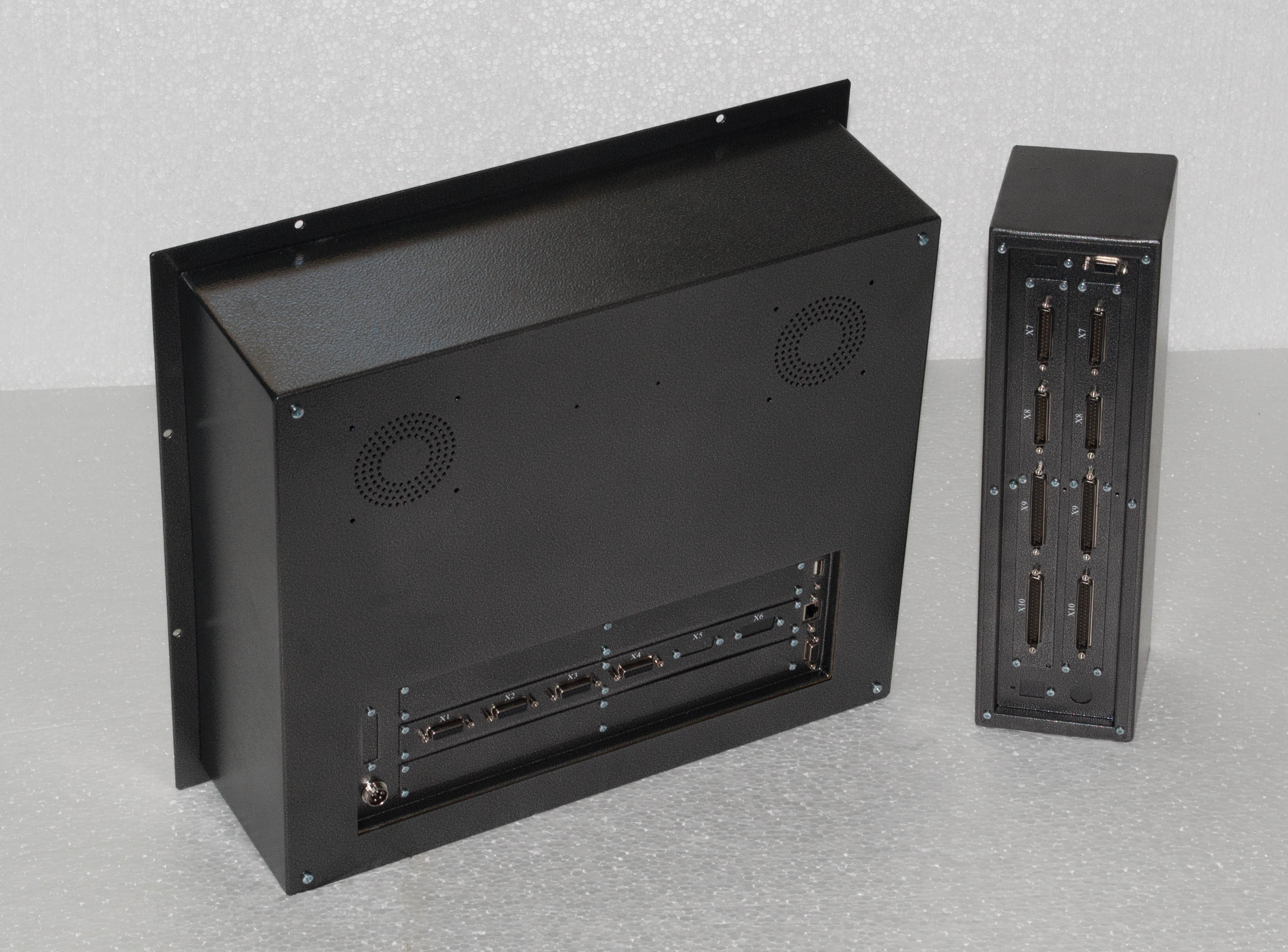

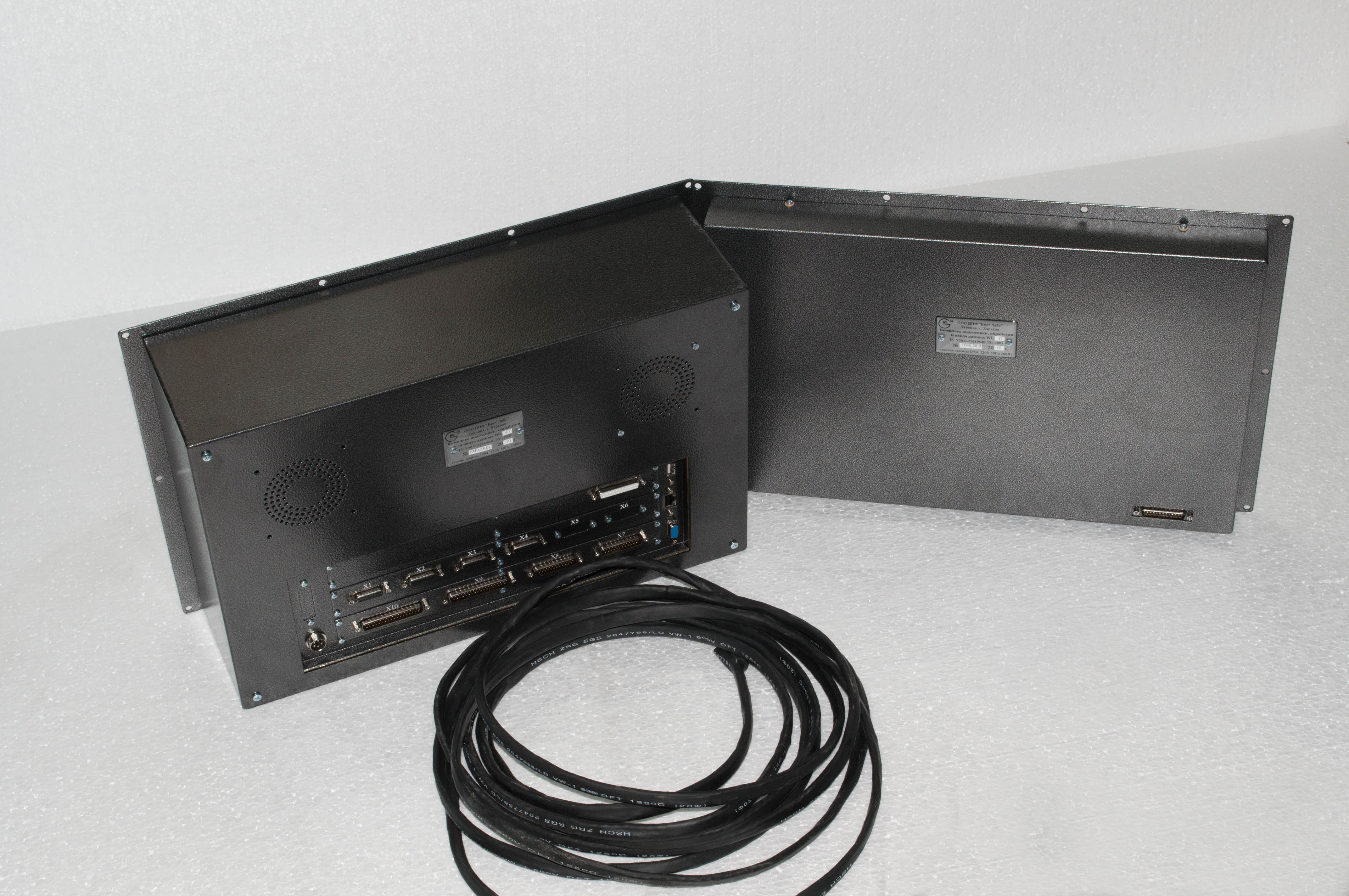

">ЛВДС ЛВДС (терминал + ЧПУ)  (длина связи до 12 метров, спец исполнение - до 15 метров)





3.

1 Терминал
2 Машина верхнего уровня
3 Управление движением
4 Оцифровка датчиков

кабель 0.5 ÷ 30 м
5 Контроллер автоматики

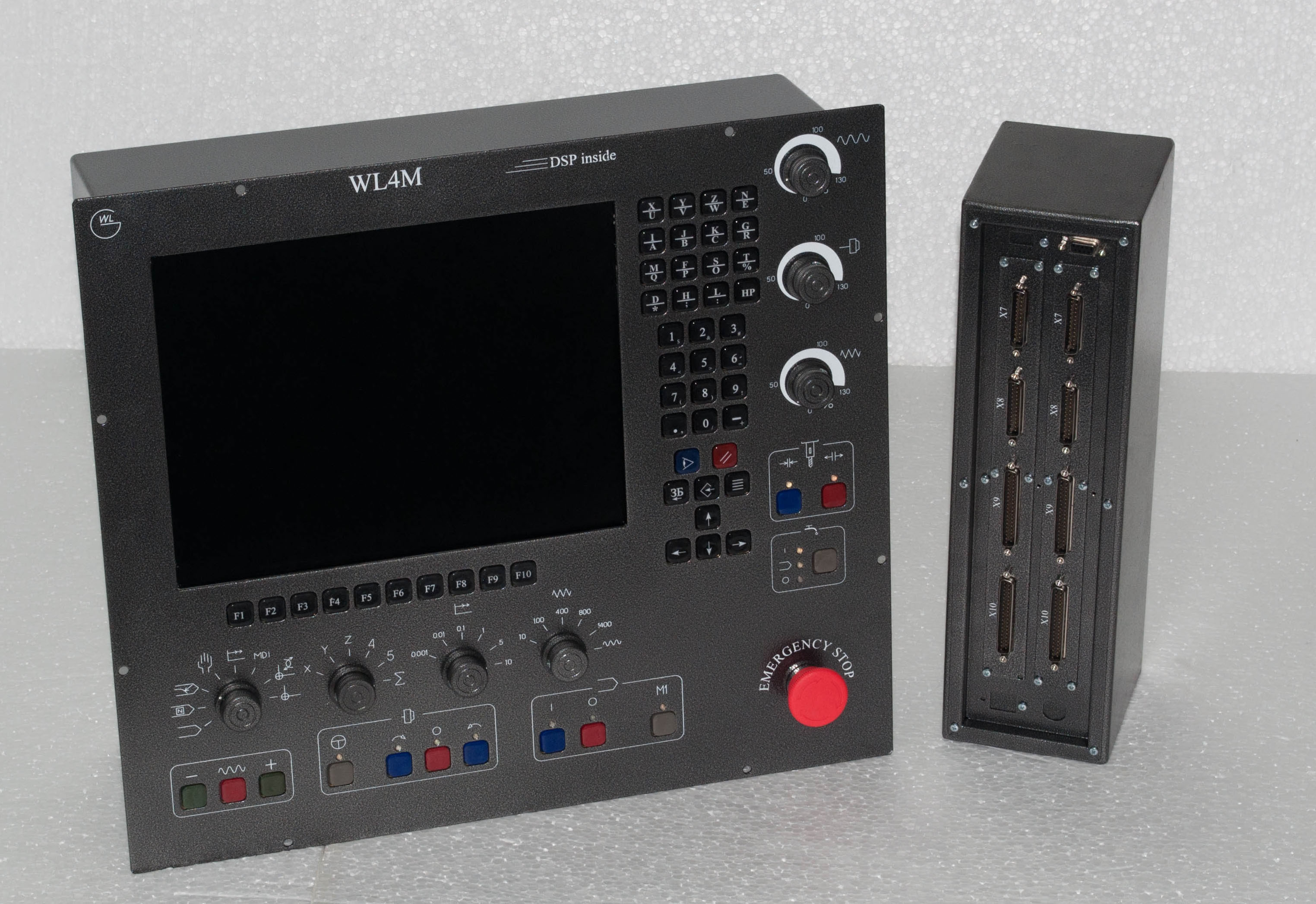

"> CAN CAN (длина связи до 30 метров)
